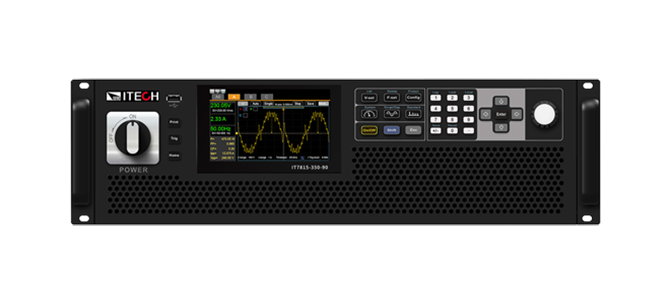

IT7800系列是集強大的編程功能，全新觸控界面以及豐富的數據波形分析能力于一體的全新一代大功率可編程交流電源/直流電源。采用高功率密度設計，3U體積內功率可達15kVA，通過主從并機，還可以提供高達960kVA的大容量交直流輸出，為滿足日益增長的大功率應用提供緊湊高效的解決方案。IT7800可編程交流電源內置全方位的功率表和任意波形發生器，可以模擬諧波/間諧波及各種復雜的任意波形輸出。同時，用戶可以選擇單相，三相，反相和多通道四種輸出模式，模擬不同的測試場景。其強大的數字示波功能，在無需示波器的情況下，允許用戶查看實時電壓電流波形，簡化測試流程。因此，IT7800被廣泛應用于新能源、軌道交通，半導體及科研院校等多個領域的研發、生產、質檢階段。

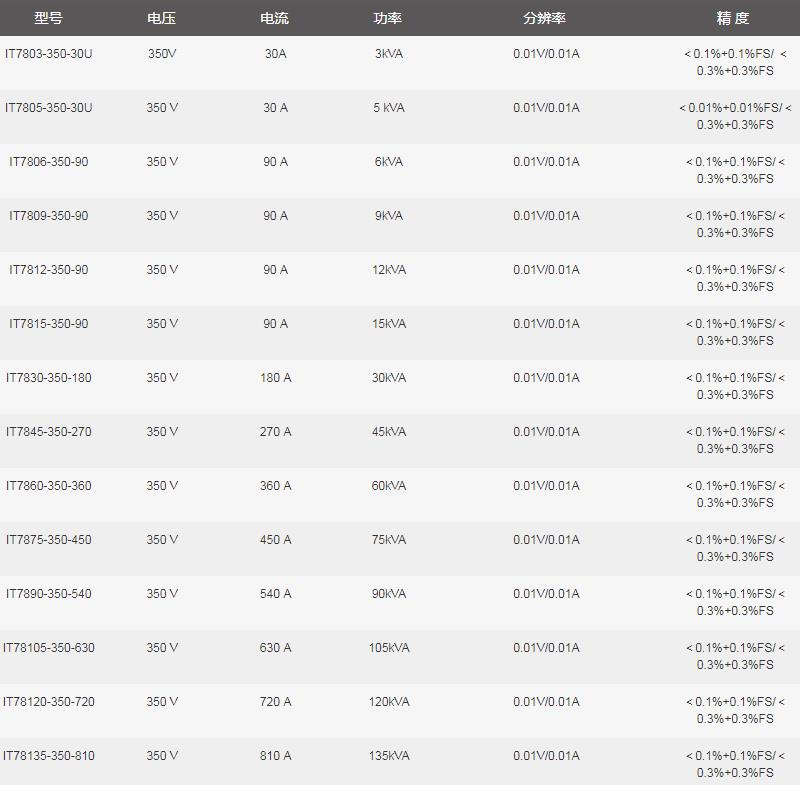

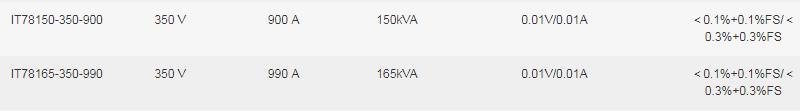

IT7800系列選型參數表

功能特色

3U/15kVA 高功率密度設計

IT7800系列在3U的有限空間里面，不但提供了高達15kVA的功率輸出，同時電壓輸出可達350/500V，體積僅為傳統交流電源的1/12，大大節約了測試空間，為用戶提供了可以直接放置在實驗桌上的大功率測試方案。

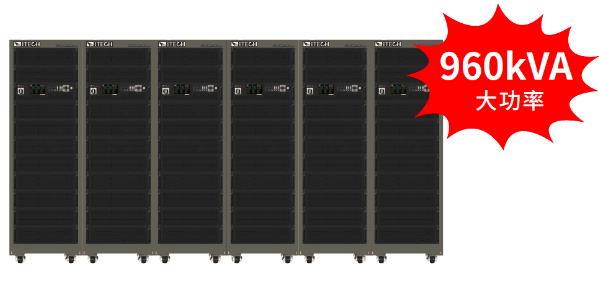

主從并聯，大容量自由組合

IT7800自帶同步On/Off輸入輸出信號，保證了并機的同步性，確保多模塊同步均流輸出。并機后不但保留所有功能，且精度也不會有任何損失。讓電源系統的搭建更快速、更彈性、更節約，無論是單機測試還是系統搭建，都可以輕松滿足。

多通道測試功能

IT7800系列的多通道功能允許用戶同時測試3個獨立的待測物，而無需增加額外的硬件配置。傳統的解決方案中，測試3個待測物，用戶需要配置3臺交流電源；而IT7800一臺設備可滿足多通道的測試需求。例如IT7815-350-90額定功率為15kVA，可滿足單相/三相15kVA的DUT測試，亦可滿足最多3個單相DUT的測試，一機多用，充分提升設備利用率。

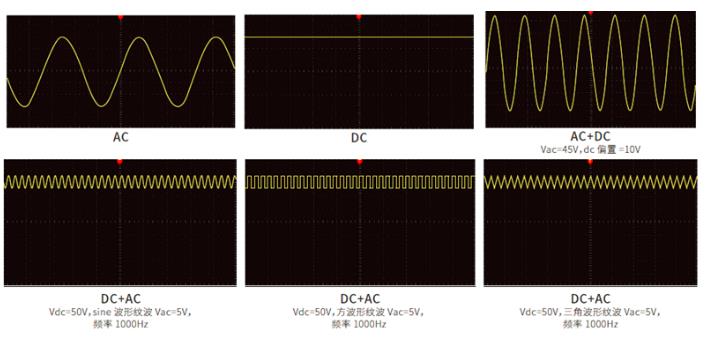

可實現AC、DC、AC+DC、DC+AC各個輸出模式

IT7800系列可以實現AC,DC,AC+DC,DC+AC四種輸出模式，不但提供純正的交/直流輸出，還可以利用AC+DC和DC+AC輸出模式實現“交流輸出加直流偏置”以及“含紋波的直流輸出波形”，為工程師提供更寬范圍的測試應用。

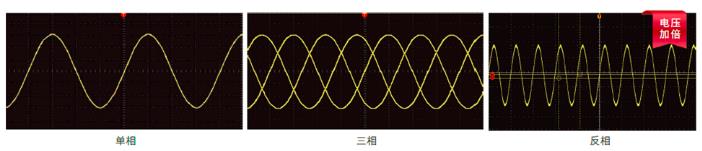

單相、三相、反相

同時，IT7800 的反相模式還可以提供用戶高電壓的測試解決方案，電壓提升為原來的2 倍，功率保持原來的2/3。例如設定為350V，則選擇反相模式后，實際輸出電壓可達到700V。

行業應用
