3系列 MDO 憑借超大的顯示器、提升的低電平信號測量精度以及業內領先的探頭性能，為臺式示波器樹立新標準。3 系列內置獨特的真正硬件頻譜分析儀，具有出色的射頻測試性能和保證的射頻技術規格，無論您是測試 IoT 基帶設計，還是僅用于簡單的 EMI 診斷，均可滿足您的需求。

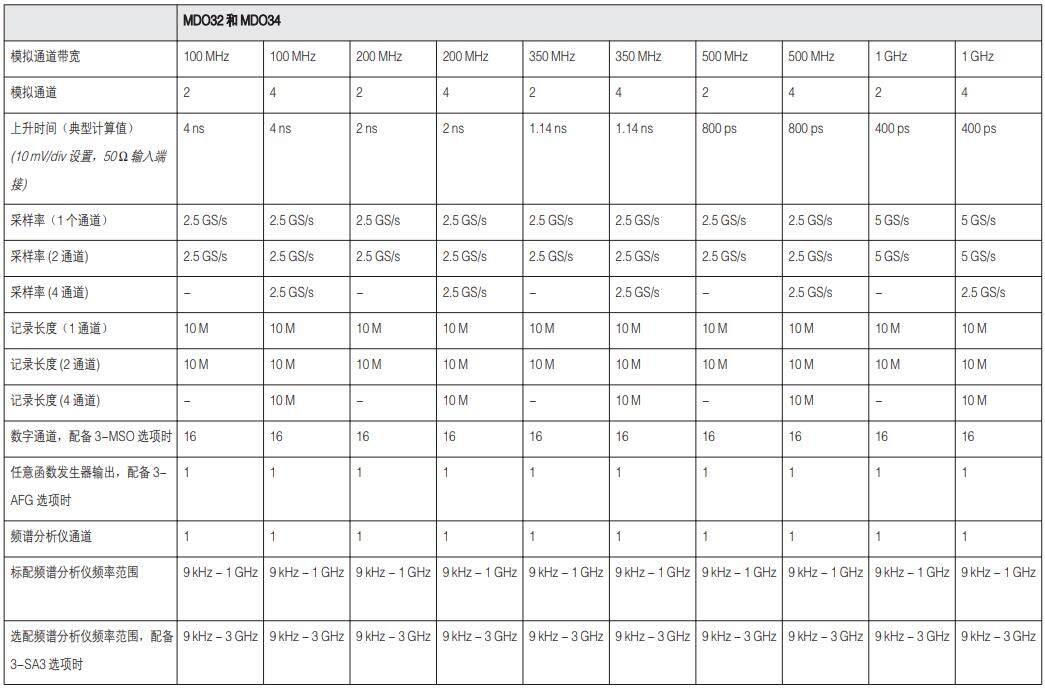

MDO3系列示波器選型參數表

功能特色

分析和測量
顯示屏右側的 Results Bar 結果條可以直接一鍵進入最常用的分析工具，比如光標、測量、搜索和總線解碼結果表。Results Bar 結果條中顯示光標、測量和搜索結果標簽，而不會影響任何波形查看區域。為增加波形查看區域，可以隨時解除及放回結果條。

任意函數發生器(選配)

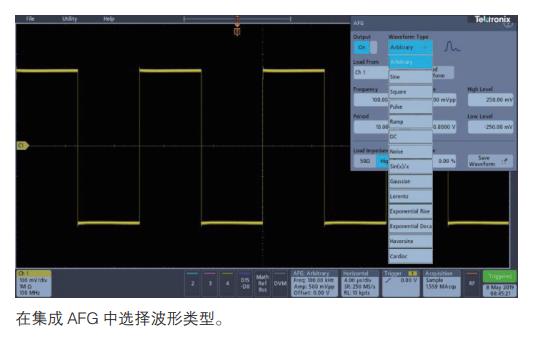

3系列 MDO 可以選配一個集成任意函數發生器(選項3- AFG)，特別適合模擬設計內部的傳感器信號，或在信號中增加噪聲，執行裕量測試。集成函數發生器提供了高達50MHz的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號(Sinc函數)、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正矢曲線和心電圖。

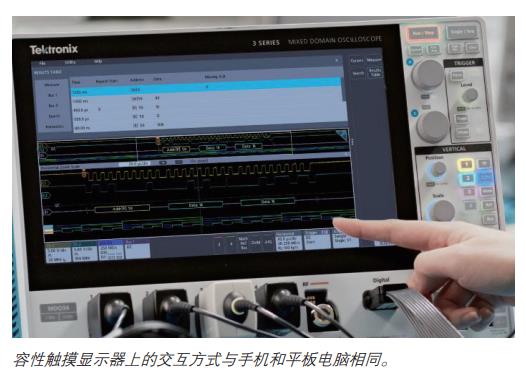

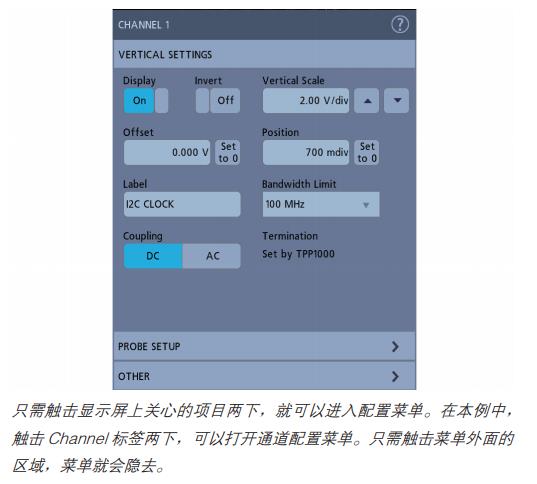

全新的觸控交互方式

3系列MDO顯示器包括容性觸摸屏,提供了真正為觸控設計的用戶界面。3 系列 MDO 支持您在手機和平板電腦中使用的、希望在觸控設備中實現的各種觸控操作。左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖
使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小從右滑出，會出現結果條;從上往下滑，會進入顯示屏左上角菜單平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。

數字電壓表(DVM)和頻率計數器(注冊后免費)

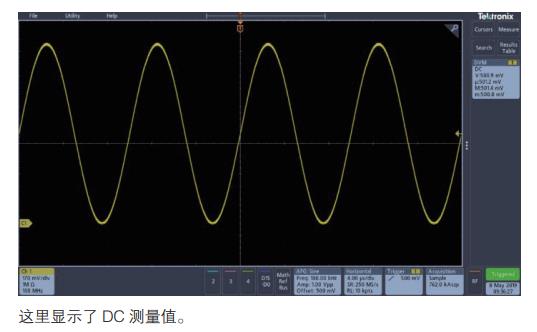

3系列 MDO 有一臺集成4位數字電壓表(DVM)一臺和5位頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。DVM 和頻率計數器在任何3系列 MDO上提供，產品注冊后就會激活。

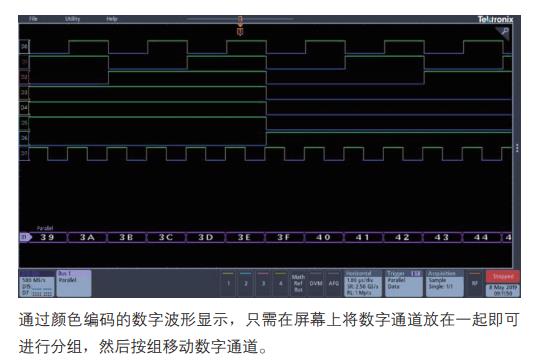

帶色碼的數字波形顯示
用顏色區分的數字軌跡將1顯示為綠色，將0顯示為藍色。這種著色方式也被用于數字信道監控器。監控器顯示信號是高、是低、還是正在跳變，讓通道活動一目了然，不會讓沒用的數字波形弄亂顯示畫面。當系統檢測到多個跳變時，多重跳變檢測硬件會在顯示屏上顯示一個白邊。白邊表示通過放大或以更快取樣速率采集可提供更多信息。在大多數情況下，通過放大即可揭示出用以前的設置無法查看到的脈沖。如果在盡量放大的情況下仍然出現白邊,表示在接下來的采集中增加取樣速率將揭示出以前設置所無法采集的更高頻信息。

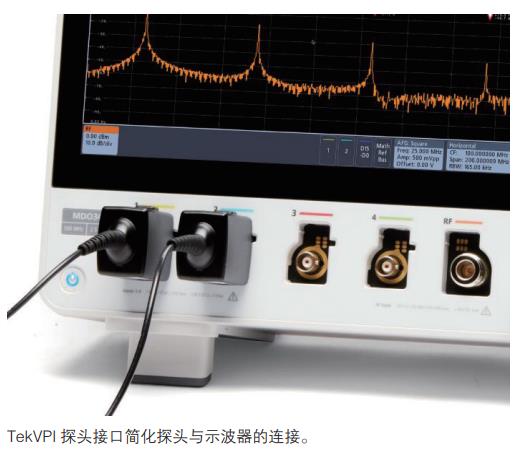

TekVPI 探頭接口
TekVPI探頭接口確立了探測易用性標準。除這個接口提供的安全可靠的連接外，TekVPI 探頭帶有狀態指示和控件，在相應通道菜單中還有一個探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單,其中包括探頭所有相關設置和控制功能。TekVPI接口允許直接連接電流探頭，無需單獨電源。TekVP|探頭可通過USB.GPIB或LAN 遠程控制,在ATE環境中提供更加靈活的解決方案。儀器從內部電源為前面板連接器提供了最高 25W的功率。

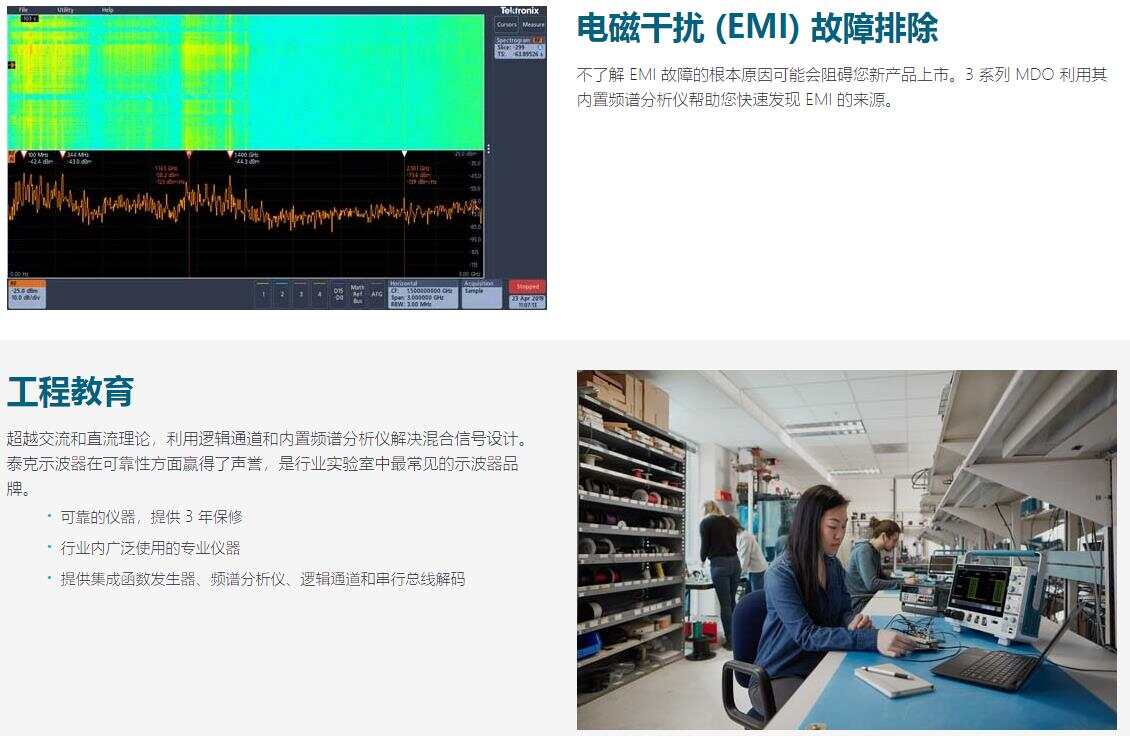

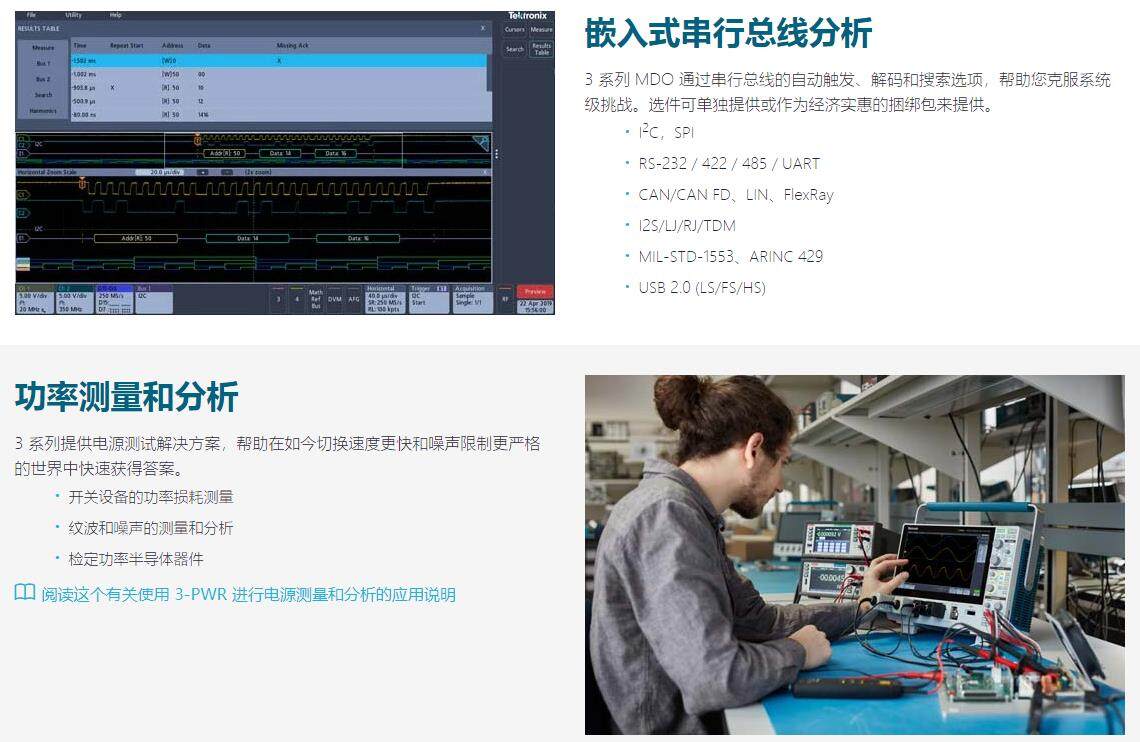

行業應用
