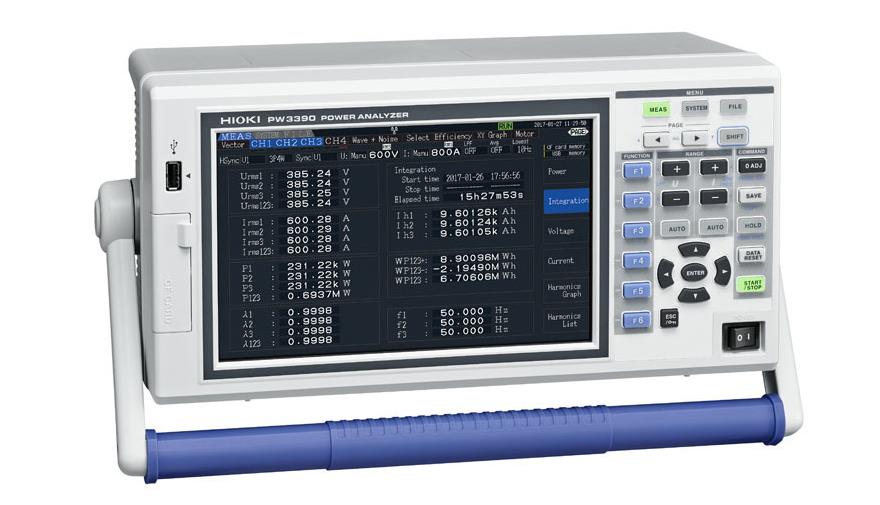

PW3390高功率分析儀,全新高功率分析儀,日本日置新產品PW3390超過上一代產品3390，實現了業界界別的功率基本±0.09%，可以進行高的功率分析。此外，測量頻帶擴大至200kHz，而且還新增了相位補償功能。PW3390在節能/新能源相關的電氣設備的開發、生產、維護管理等方面將作出巨大貢獻。測量馬達、變頻器的功率轉換效率的功率分析儀；實現高級別的功率基本精度±0.04%rdg.±0.05%f.s.；200kHz的測量頻帶，高頻也很穩定的振幅和相位精度；實現機身小型/輕巧化，滿足現場和研究室的高精度測量；50ms高精度高速運算過渡狀態的功率，同時并行運算諧波分析、瞬態波形、干擾分析和效率損耗等其他所有項目；多個系統的同時測量中可最多采集8臺同步的數據；使用鉗形電流傳感器進行簡單的功率測量；適用于新燃油效率標準WLTP的電流、功率平衡測量(適用范圍擴大至 -10°C ー 40°C，WLTP中追加了 -7°C低溫試驗亦可使用)。

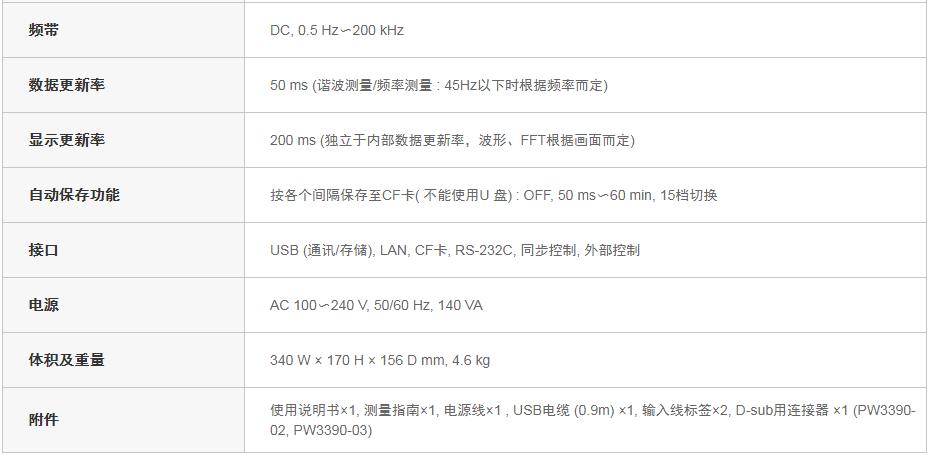

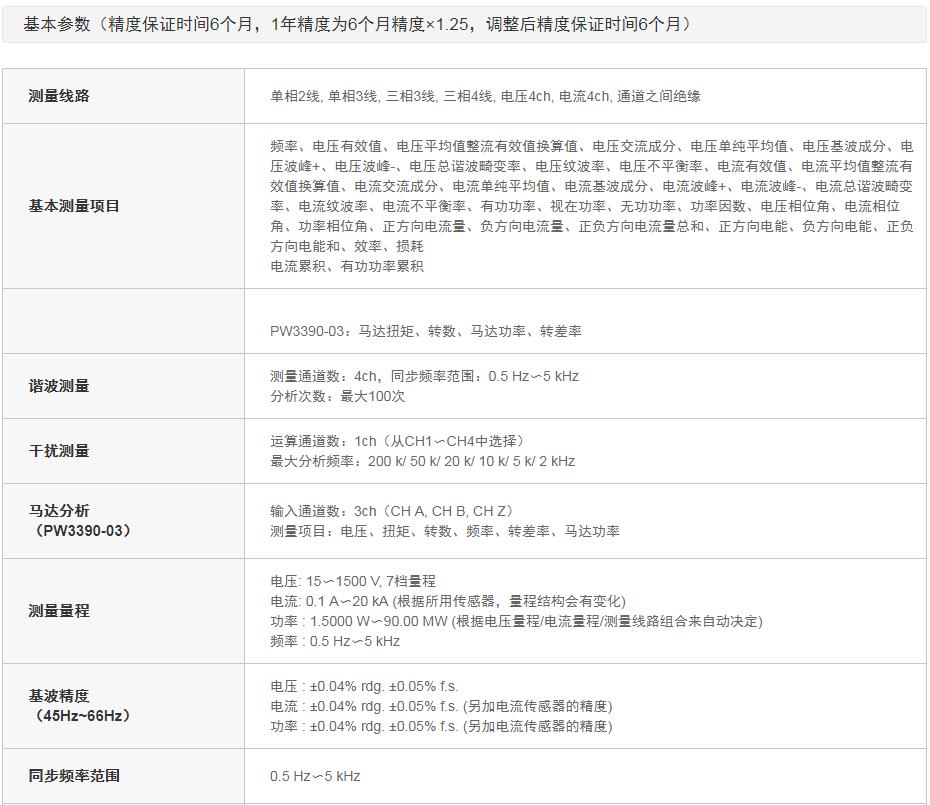

PW3390規格表

功能特色

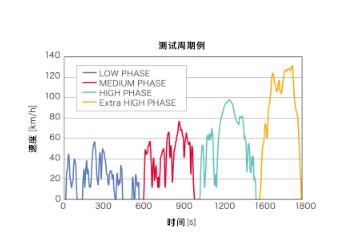

新燃油效率標準WLTP模式的性能評估試驗

按照進行WLTP標準燃油效率測量時，要求準確測量系統中各處電池的充放電的電流累積和功率累積情況。高精度鉗形電流傳感器和PW3390卓越的DC精度，以及間隔50ms的電流累積和功率累積功能有效的進行車輛的燃油效率性能的評估。

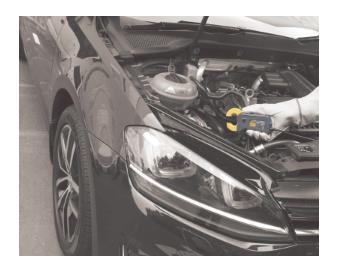

嚴酷溫度環境下的高精度測量

即使在恒溫室、溫度變化大的發動機室等惡劣溫度環境下、也能進行高精度測量。 并配有具有優異的溫度特性和寬廣的使用溫度范圍、高精度閉口型和高精度鉗型電流傳感器。PW3390主機可適用于-10℃-40℃的溫度環境。便攜性強、在各種溫度環境都能使用。

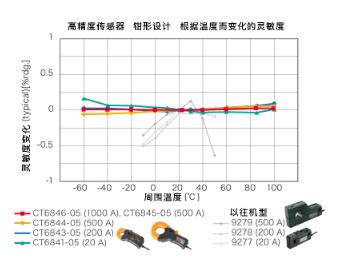

適用于進行車輛測量的電流傳感器

鉗形設計的高精度傳感器無需切斷電線即可快速接線。使用溫度范圍-40℃～85℃。具備優良的溫度特性，基本在車輛的引擎箱中也能實現高精度測量。

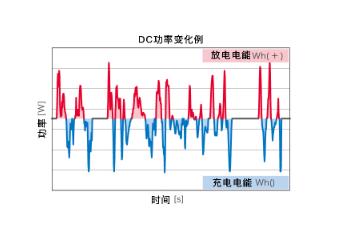

不同極性的電流、功率累積功能

DC的累積測量是以每500kS/s的采樣率分極性進行充電功率和放電功率的累積，并分別測量累積時的正方向電能、負方向電能、和正負方向電能之和。即便是電池快速反復進行充放電時，也能準確的測量充電量和放電量的情況。

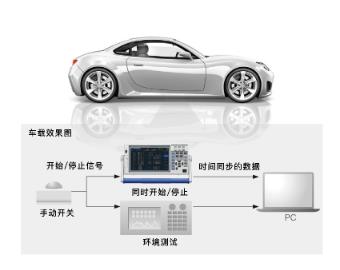

通過外部控制和周圍設備聯動

使用外部控制端扣，可以控制累積的開始/停止和畫面拷貝等操作。進行實車的性能評估時，也能很輕松的通過手動開關控制，或和其他設備進行時間連接。
