名稱：PA系列功率計

品牌：致遠/ZLG

型號：PA系列

是否進口：否

聯系電話：18826556162撥打

聯系訂購

產品詳情

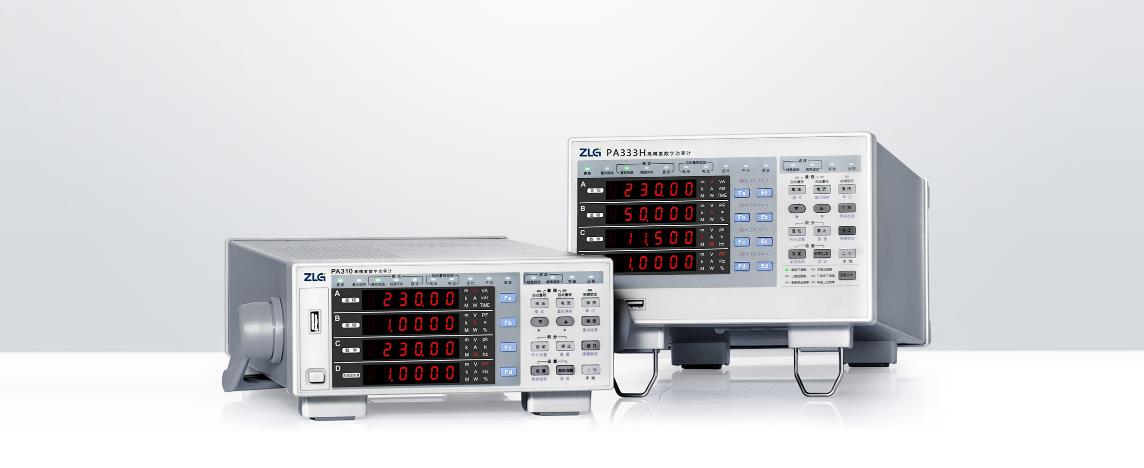

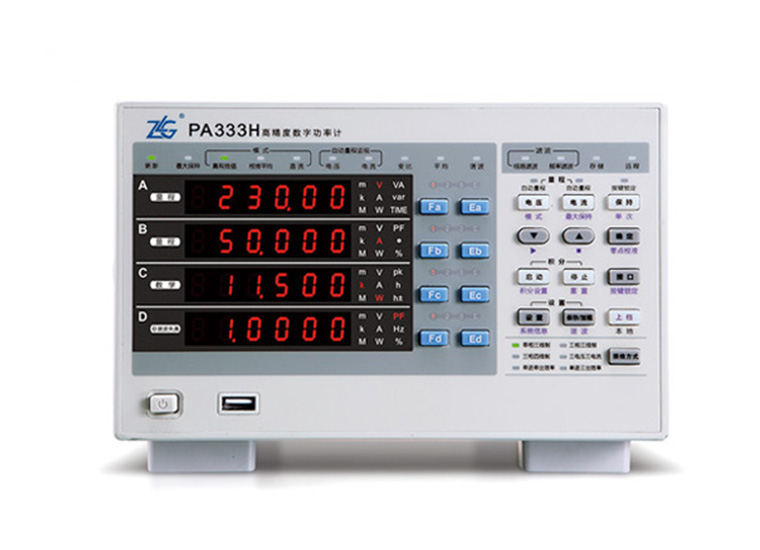

PA高精度數字功率計

功率計是一種基礎的電參數測量?jī)x器，主要用于光伏、家電、電源、電機等行業的產線測試環節，具有高精度、易集成、高性?xún)r(jià)比的產品特性。PA系列單/三通道多款功率計滿足您在不同場景下的使用需求。

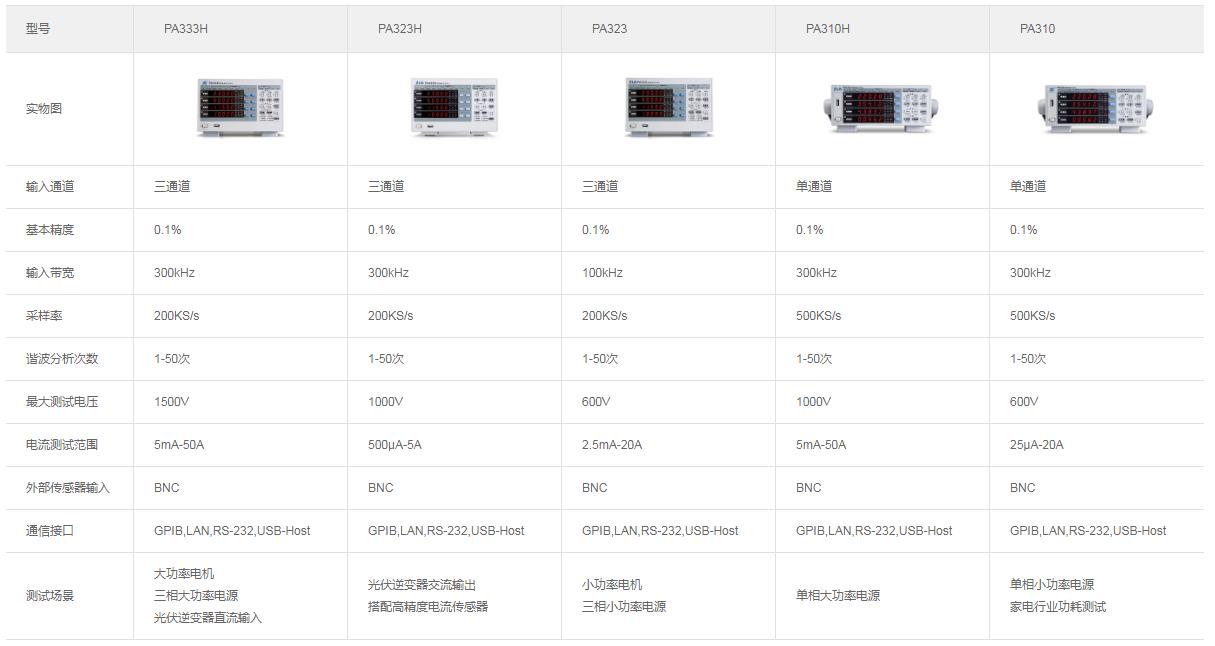

PA高精度數字功率計選型參數表。

PA高精度數字功率計選型參數表

功能特色

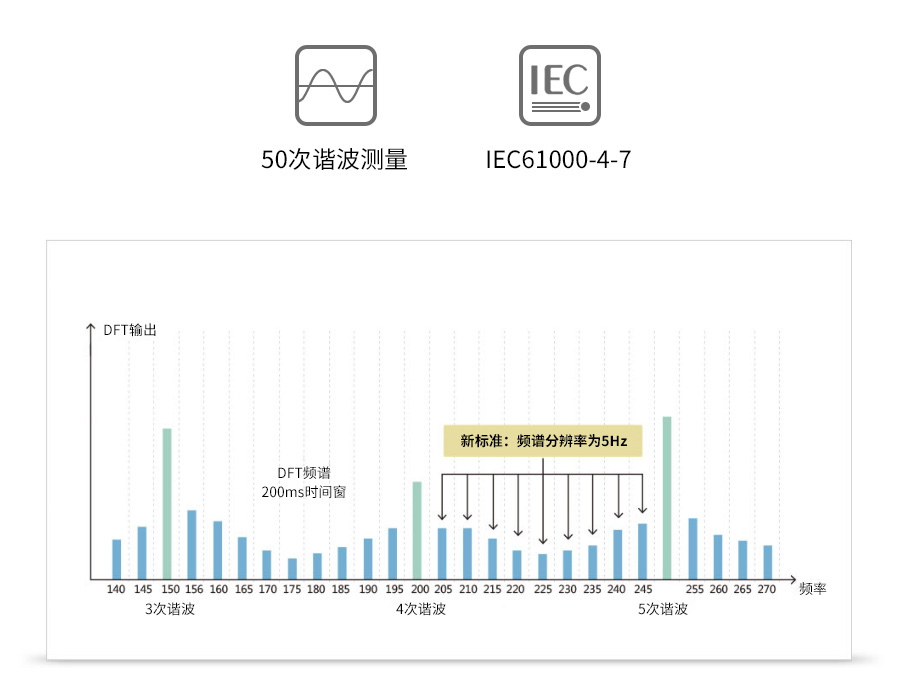

完全符合IEC6100-4-7諧波測量標準

PA300系列數字采用了純硬件模擬濾波器與鎖相環技術，避免了頻率混曼與頻率泄露的發生，符合EC61000-4-7諧波測量標準，保證了諧波測量的可再現性。

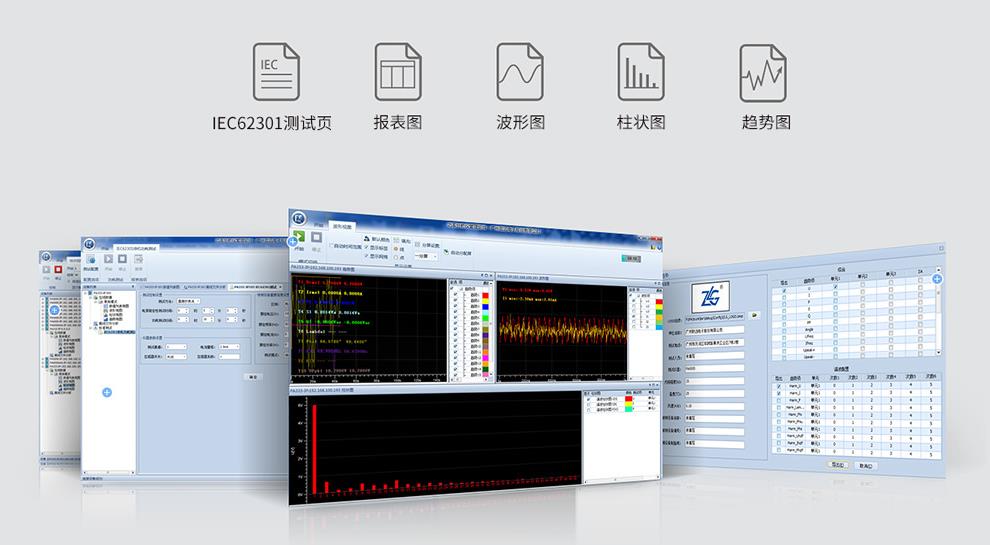

功率計測試管理軟件PAM

對于很多PA300系列功率計無法直接顯示的測量項目，都可以通過PAM軟件實現測量與顯示，如所有測量參數數值、各次諧波數據、諧波柱張圖、趨勢圖以及波形圖像等。

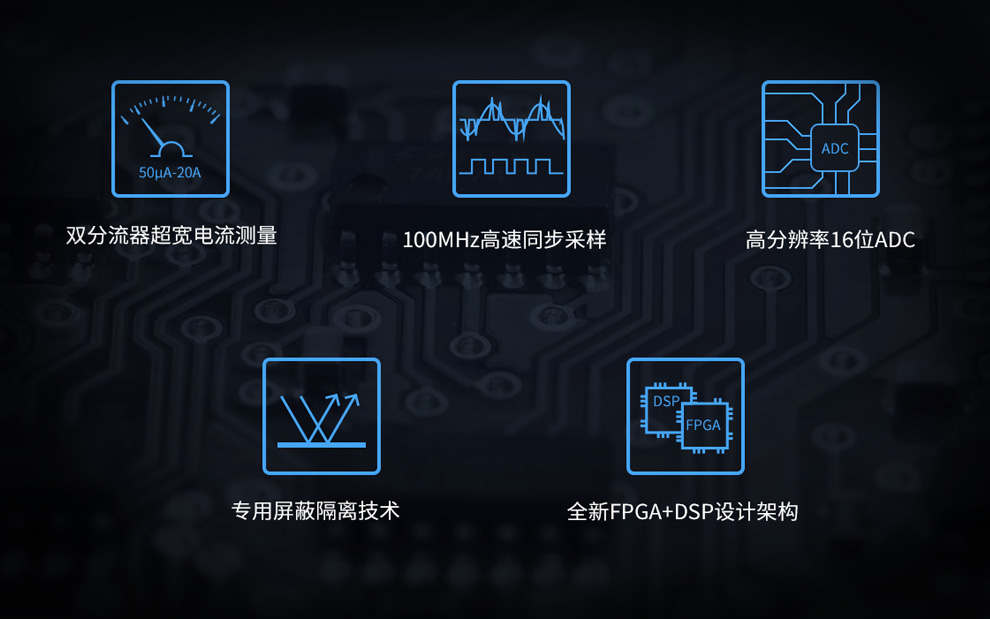

五大核心技術保證0.1%功率精度

量程從5mA到20A跨度大，PA300系列數字功率計，采用雙分流器技術，保持分流電阻的溫度穩態變化，降低溫漂，實現從小電流到大電流測量都保證 0.1% 的功率測量精度；

采用100MHz的同步采樣時鐘，保證任一個通道ADC的采樣相位同步;

同時采用了16位AD進行高速率采集電壓、申流模擬量，保證原始信號的準確度；

電壓和電流通道均采用專用的屏蔽及隔離技術，隔離通道間有高達120dB的共模抑制比，保證通道間干擾減到最小；

采用了EPGA+DSP 的設計架構，F(xiàn)PGA進行協外理運算，搭配高速 DSP 實現實時測量和外理。

適合開關電源，變頻家電的功耗測量

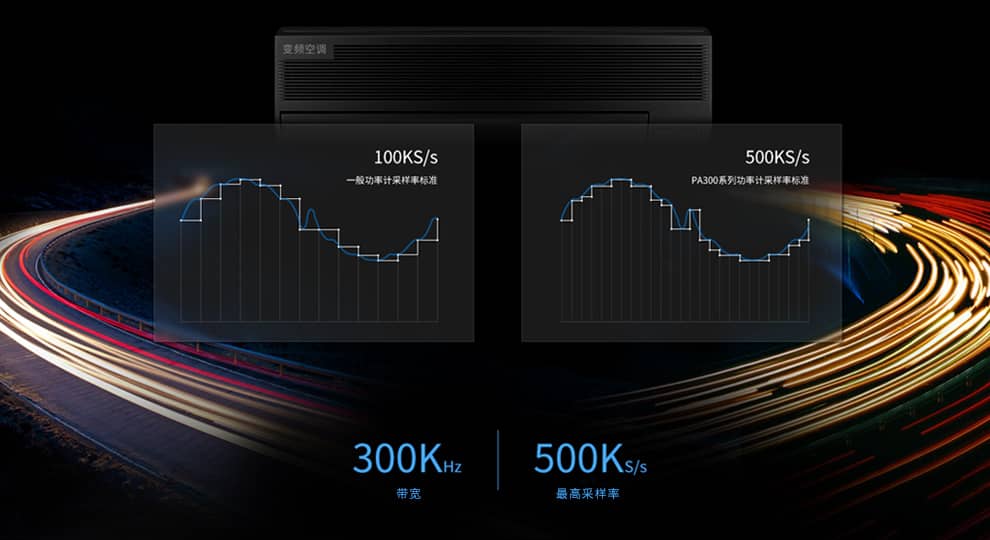

市面上越來越多的電子產品、家用電器等都采用開光電源或者變頻技術，在節約能樣的同時亦令產品的波形信號產生了騎變，普通的功率計由于采樣率與帶意限制，無法對高頻成分進行準確測品，因此其測顯值與真實值存在巨大差異

PA300系列功率計的500KS/s采樣率以及500KHz帶寬能面對更高的帶寬測試需求。
