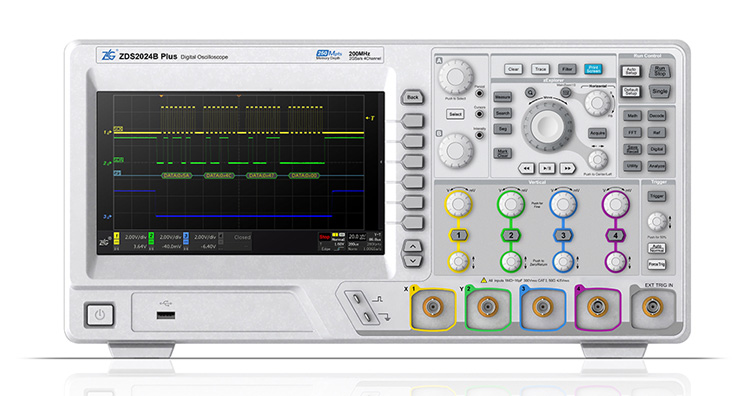

ZDS3000/2000系列通用研發型示波器

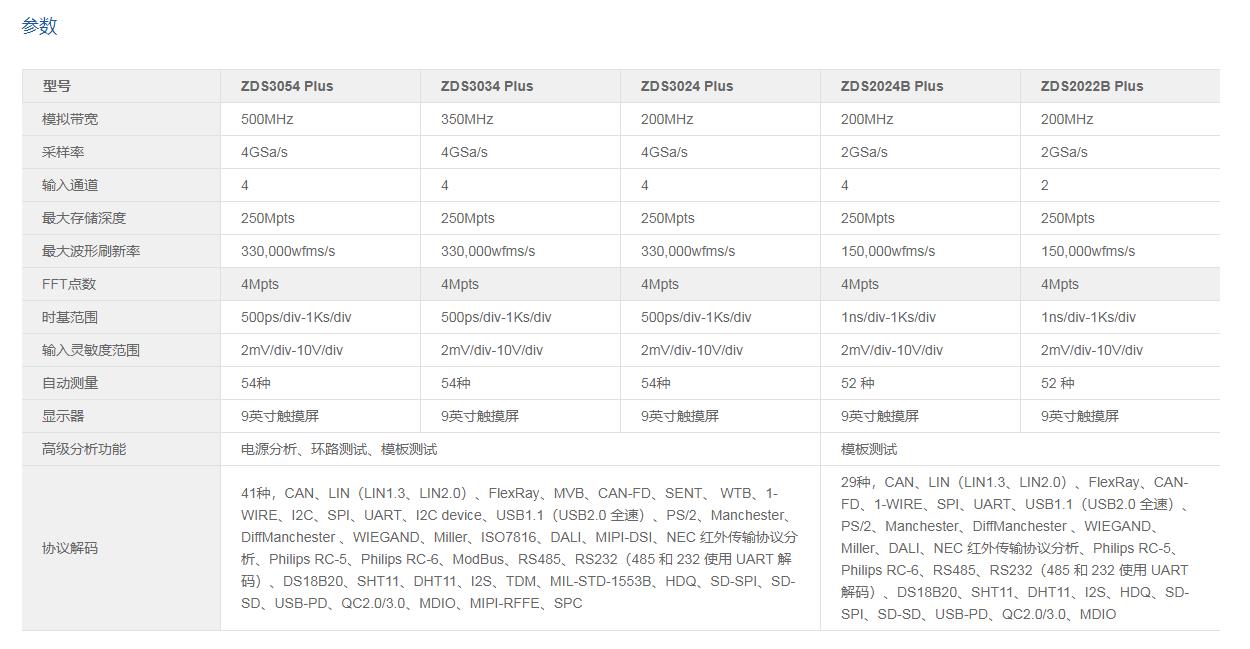

ZDS3000/2000系列示波器選型參數表

功能特色

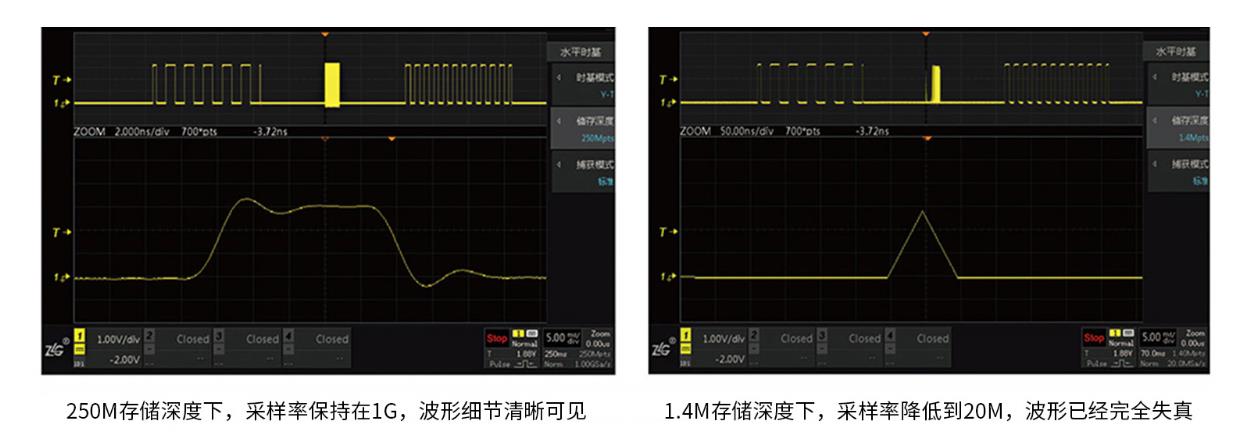

250M存儲深度

如果存儲深度能夠做到足夠大，就能保持較高的波形采樣率，則觀察到的波形會更加真實、細膩。通用研發型示波器創新性地采用DDR3存儲技術，配合大規模的FPGA器件，通過全硬件加速和多線程并行處理，存儲深度最高可達250M ！在觀察長時間波形時也不丟失波形細節。

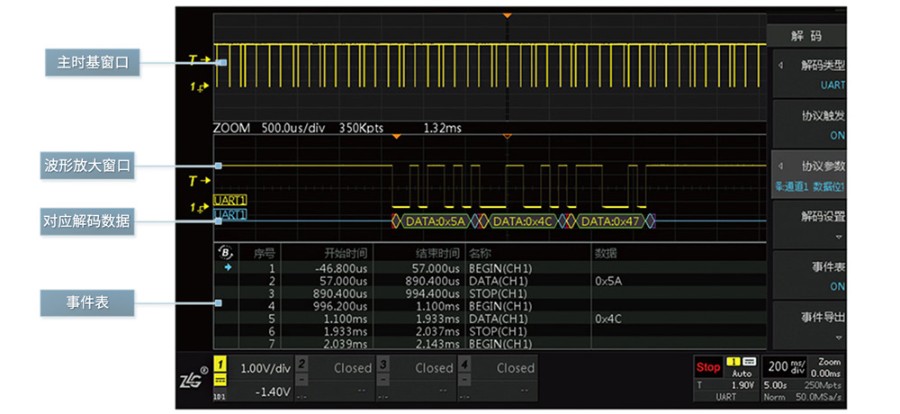

27種協議解碼

<span background-color:#ffffff;font-size:16px;"="" style="color: rgb(85, 85, 85); font-size: 16px;">通用研發型示波器免費配備了27種協議解碼，CAN、LIN、IIC、SPI、UART、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、 SD_SPI、SD_SD、IrDA、Manchester、DiffManche、Miller、DHT11、 SHT11、 NEC、RC5、RC6、FlexRay等，除此之外，還免費配備了CAN FD協議解碼！

33萬次/秒波形刷新率

由于波形合成器的實時處理能力和波形顯存的吞吐帶寬的技術限制，常規示波器的波形刷新率一般很低，波形觀測存在大量的死區時間，大大降低了工作效率。通用研發型示波器采用大規模FPGA，突破各個技術難點，每一行代碼都嘗試不同的實現方式，以尋求較佳效果。更高的波形刷新率能夠讓用戶快速發現異常信號，顯著提高工作效率。

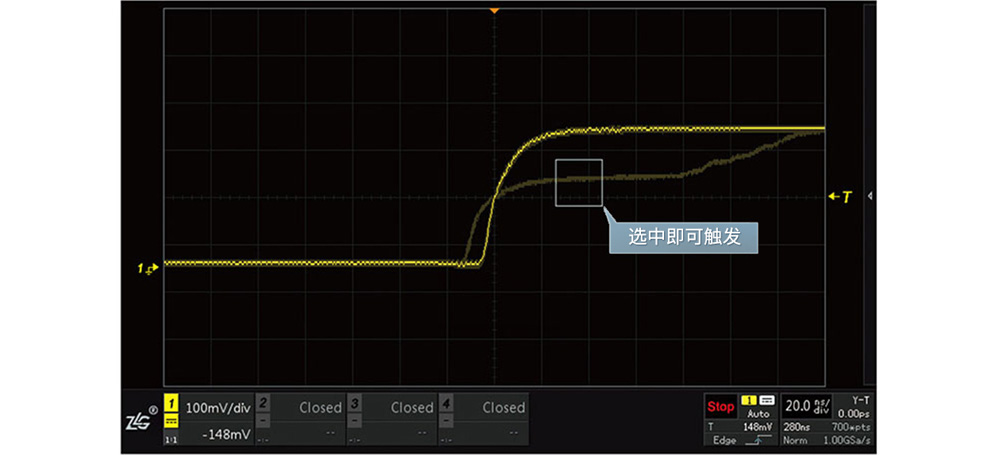

模板觸發

工程師在調試產品的時候，經常會遇到一些難以捕獲的信號。在對信號特性不了解的情況下，我們能否通過一種簡單易用的方法將其捕獲呢？研發團隊在示波器強大的觸發功能基礎上，添加了模板觸發功能。通過觸碰過濾原理，實現了可以隔離任何規律的異常信號的功能。使測試變得簡單，有趣。

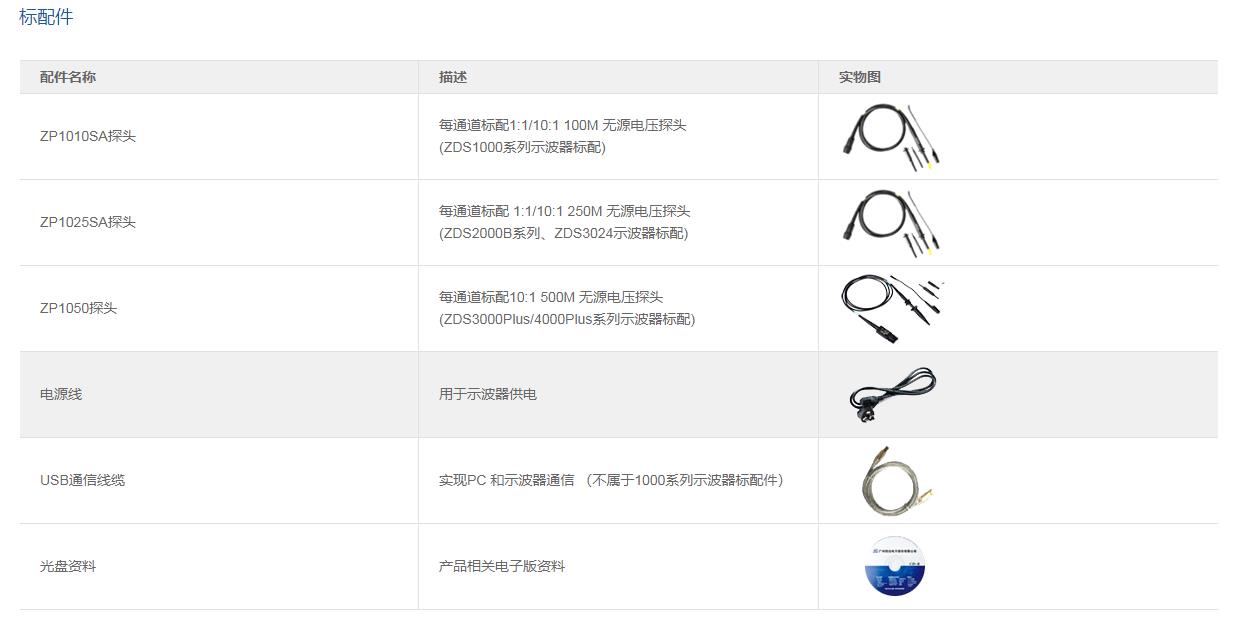

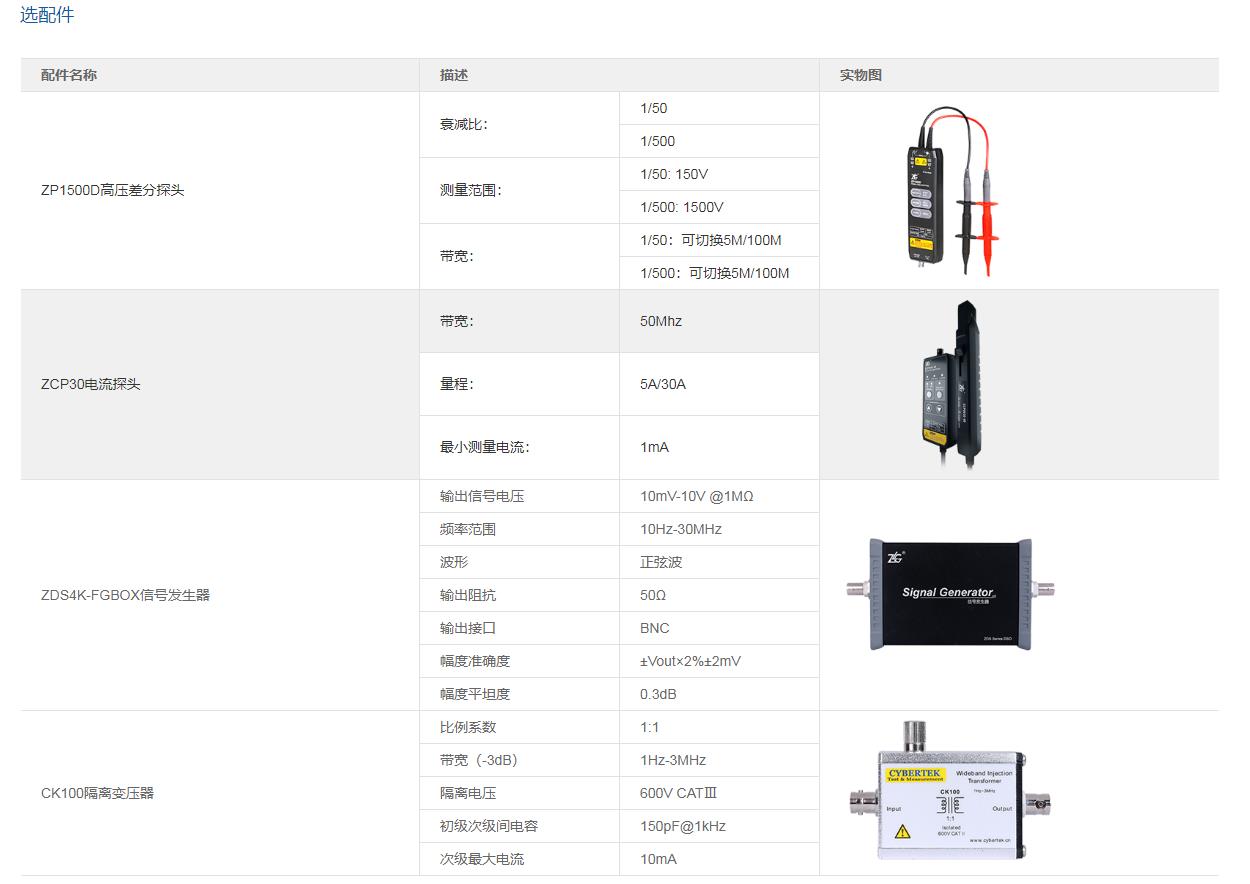

標配件以及選配件
