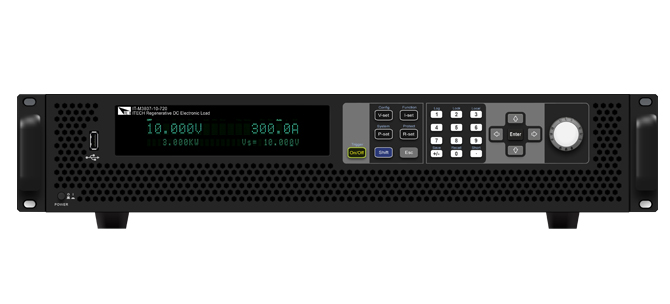

IT-M3800系列回饋式直流電子負載既能模擬各種負載特性，又能將電能無污染的回饋電網，不但為用戶節省了用電和散熱成本，同時也符合節能環保的需求。具備高精度的輸出和量測，并且針對測試做了多項安全設計，適合用于5G通信及數據中心、工業元器件、老化測試、光伏儲能、功率優化器等多個測試領域。

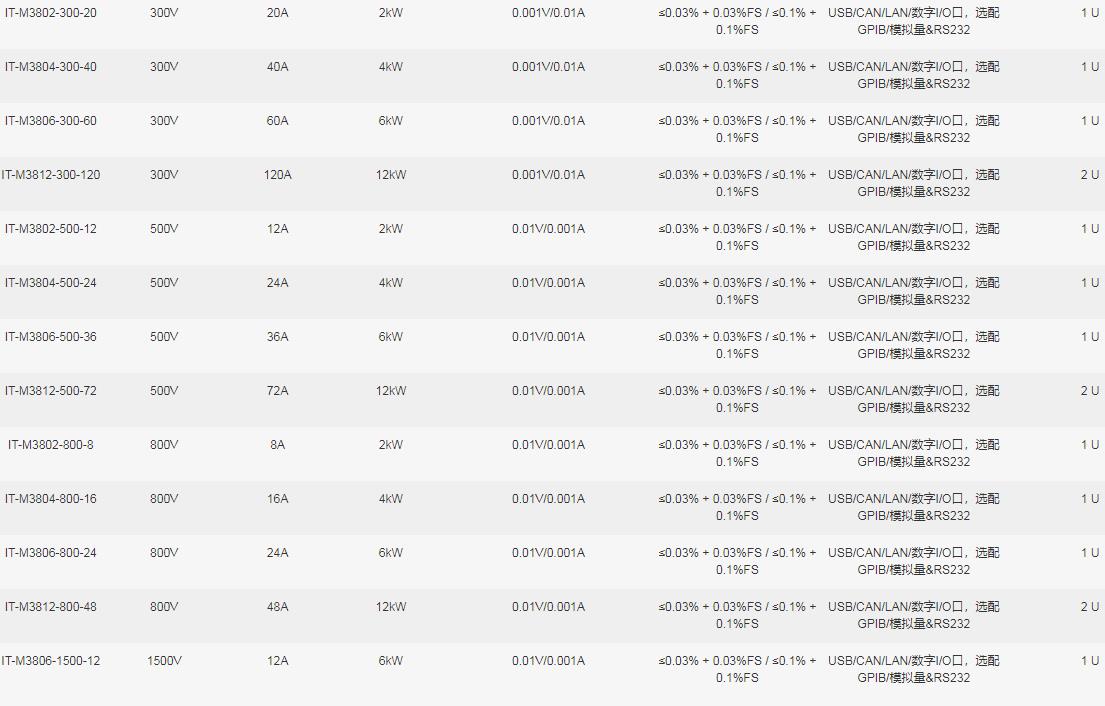

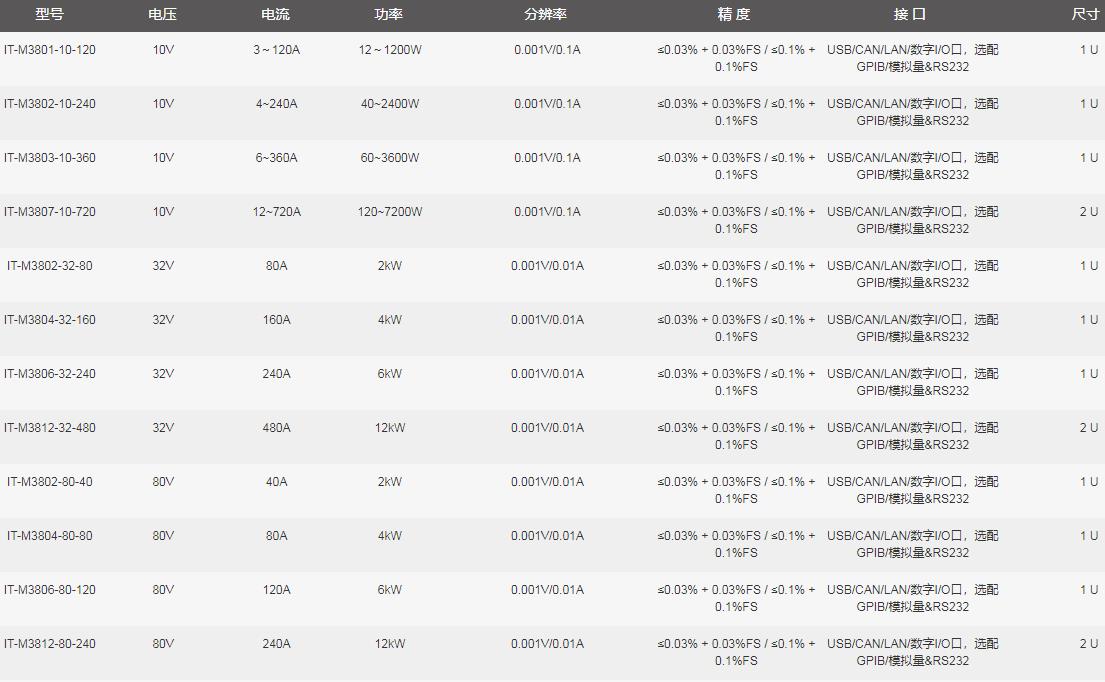

IT-M3800系列選型參數表

功能特色

高功率密度，緊湊型設計

ITECH一直秉持高功率密度設計理念，幫助客戶去優化測試方案。IT-M3800系列在1U的機框內可提供高達6kW的功率，在2U的機框內可提供高達12kW的功率，使ITECH整個高功率密度產品線更加完整、全面。

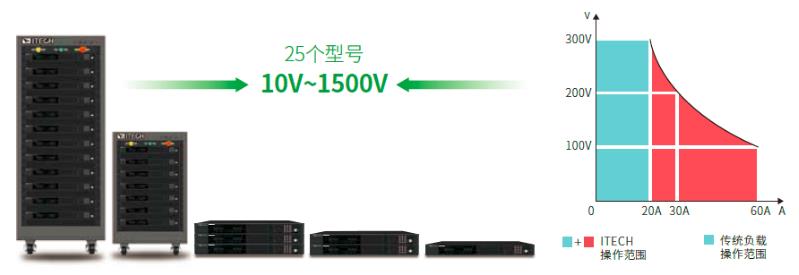

寬范圍設計，一臺抵多臺

IT-M3800全系列共有25個型號，單機電壓從10V到1500V，單機電流最大可達720A。采用寬范圍的輸出設計，相較于傳統固定范圍輸出直流負載，為用戶提供了更多的電壓和電流組合，讓使用更加靈活。單臺負載就可以涵蓋用戶廣闊范圍的應用需求，大幅降低系統搭建的復雜度及占用空間。

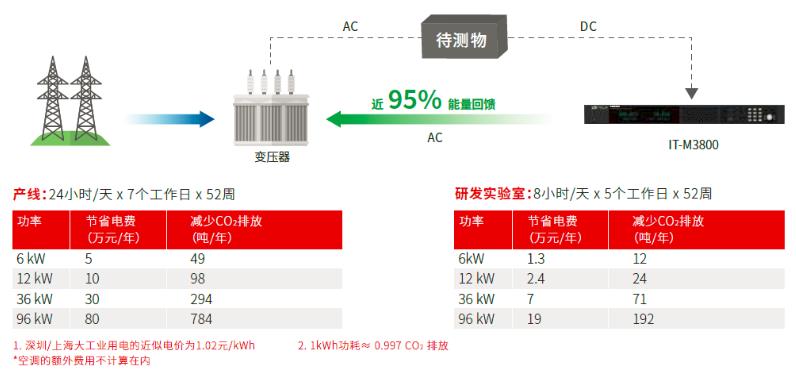

高效的能量回饋

IT-M3800具有能量回收功能，可以將電能無污染的回饋電網，回饋最高可近95%。所有的回饋過程都是自動且安全的，IT-M3800配備了自動電網檢測系統，實時檢測相電壓、頻率用于電網同步。不但可以節省電力、暖通空調和制冷設施的成本，減少噪音，而且有助于減少碳排放，保護環境。

電量累積，節能一目了然

IT-M3800系列利用電力電子變換技術在完成測試功率實驗的前提下，將被測電源的輸出能量循環再生利用。通過內部高速電壓、電流的采樣，用戶可以在儀器面板中直接查看當前的電能參數，包括每相的電壓、頻率和功率。還可以查看總功率、當前回饋總電量和歷史回饋總電量，節能效果一目了然。斷電重新開機后，IT-M3800系列可在上一次關機前的電量基礎上繼續累積。

電池放電測試

IT-M3800系列具備放電測試功能，適用于對各類便攜式電池進行放電測試?？勺孕性O(shè)置電池三種測試關斷條件：關斷電壓、關斷容量和放電時間。當三者中任意一種條件滿足時，即會自動中斷測試。測試過程中可觀測電池的電壓、放電時間和已放電容量。

高效并機技術

考慮到用戶使用時的方便性和多變性，IT-M3800利用主/從控制模式，可以將多臺負載并聯以滿足大功率的測試需求。同時采用了光纖并機技術，充分解決傳統并機方式存在的速度慢、精度差等問題，適用于校準計量、研發實驗室、生產線及ATE測試搭建使用。

多種操作模式

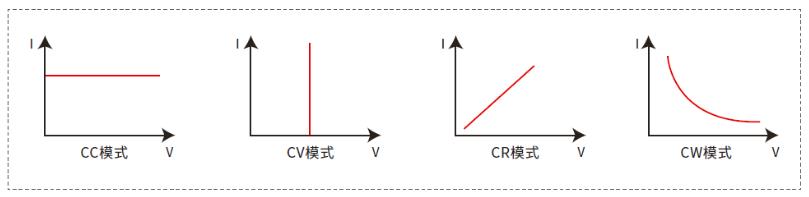

IT-M3800具備CC/CV/CW/CR基礎操作模式。

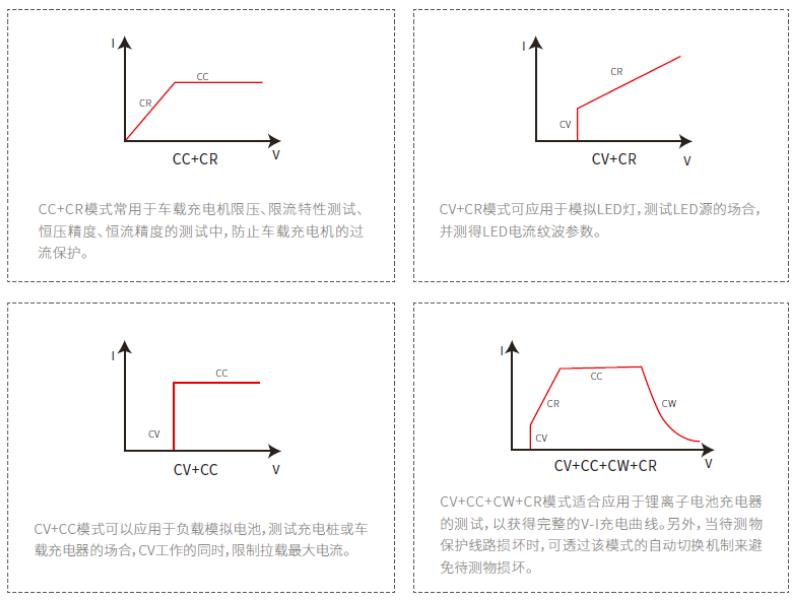

IT-M3800具備CC+CR、CV+CR、CV+CC和CC+CV+CW+CR等4種復合式操作模式，可適應于多種場合的測試需求。

產品特點

緊湊型設計，1U@6kW，2U@12kW；

電壓范圍：10~1500V；

電流范圍：8A~720A；

功率范圍：12kW；

簡易主/從并聯，擴大功率的同時保持性能*1；

高效、環保的能量回饋，有效的減少電費和制冷成本；

電壓、電流、功率 上升/下降斜率可調；

電池放電測試功能；

短路模擬功能；

Von 功能,控制儀器的On/Off 狀態；

多種保護功能： OVP、±OCP、±OPP、OTP、掉電保護、孤島保護；

電網狀態自動檢測，實現可靠并網功能；

預充電功能，防止直流加載電流過沖；

標配USB/CAN/LAN/數字IO接口，以及選配GPIB/模擬量&RS232接口。

產品應用
