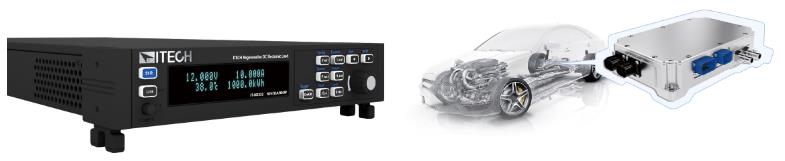

IT-M3300 回饋式直流電子負載既能模擬各種負載特性，又能將電能無污染的回饋電網。采用高功率密度設計，?U的體積內可提供高達800W的功率吸收，靈活的模組式架構，可以滿足客戶的不同電流功率的測試需求。同時具備高精度的輸出和量測，并且針對測試做了多項安全設計，適合用于各種類型電池放電、多通道電源、半導體老化等多個測試領域。

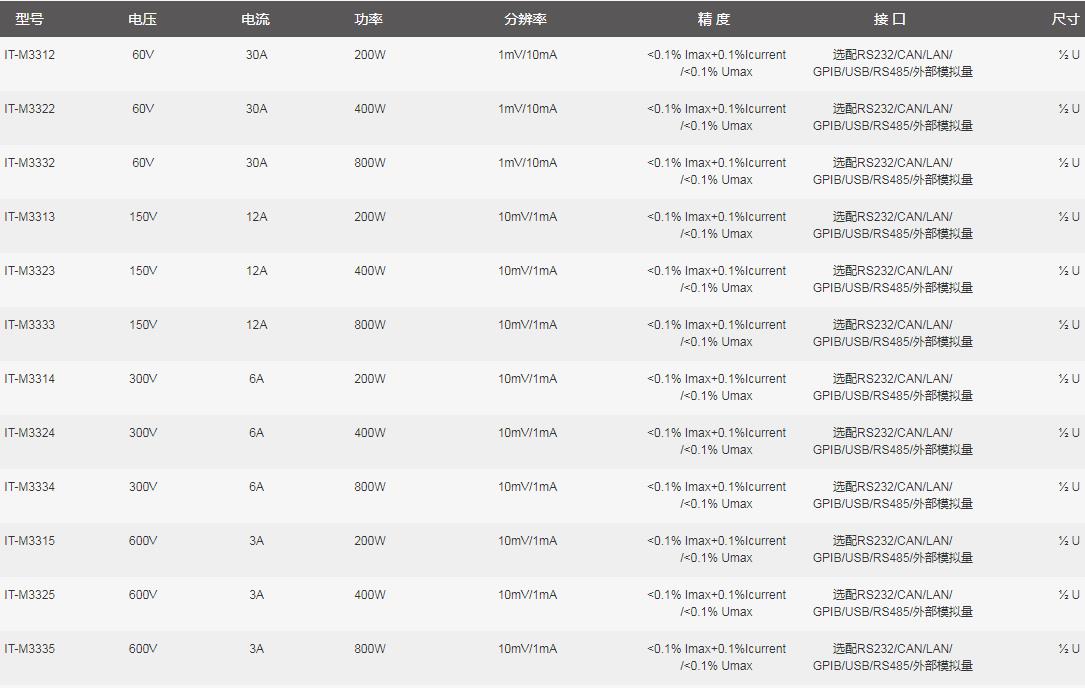

IT-M3300系列選型參數表

功能特色

? U Mini體積

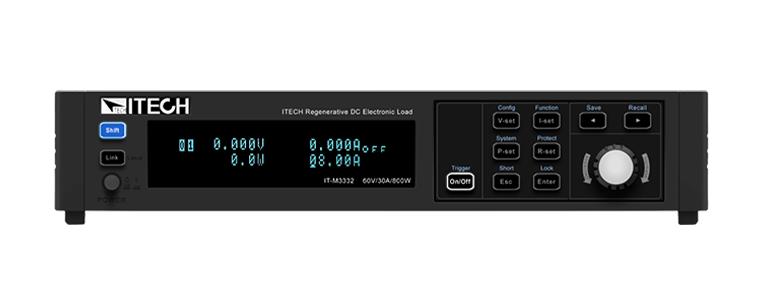

IT-M3300 擁有?U 的Mini 體積，可提供800W 功率輸出，不但具備高功率密度，同時也擁有高分辨率、高精度和高穩定性等特性。輸出電壓可達600V，輸出電流可達30A。全系列共有12 個型號，寬范圍輸出設計，一臺機器可涵蓋廣范圍的應用需求。

模塊架構，任意組合

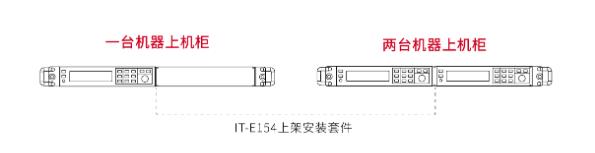

IT-M3300的模塊式插接架構可將儀器像積木一樣輕松堆疊，無需額外選購任何配件。同時，用戶可選用IT-E154上架安裝套件，輕松地將一臺或者多臺儀器安裝于標準的19英寸機柜中。

能量回收效率高

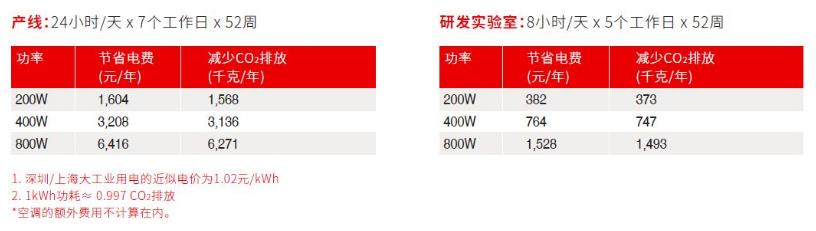

IT-M3300具備能量回收功能，可以回收電能，轉換效率最高可達90%，大大降低了用戶的用電成本，同時也避免使用空調或昂貴的制冷系統，減少噪音。

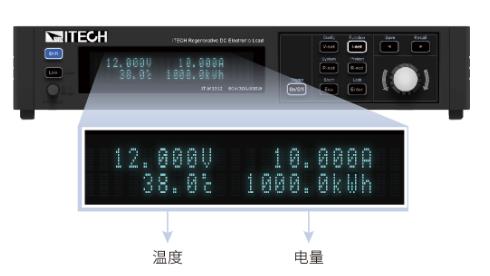

電量累積，節能效果一目了然IT-M3300利用電力電子變換技術在完成測試功率實驗的前提下，將被測電源的輸出能量循環再生利用。通過內部高速電壓、電流的采樣，用戶可以在儀器面板中直接查看當前回饋總電量。

IT-M3300標配溫度測量功能，通過選配溫度傳感器，還能直接查看外部測量溫度。

多通道獨立控制，最多可達256通道

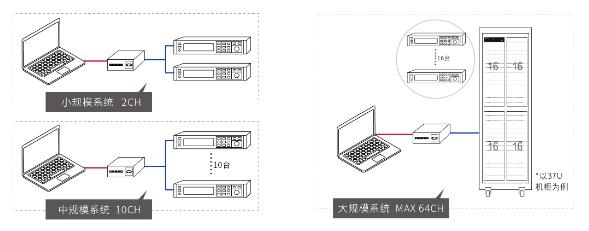

IT-M3300具備靈活的多通道的設計架構，用戶可將多臺IT-M3600組成多通道源載系統，每臺儀器界面都會顯示通道號。將其中一臺電源的通訊接口與PC端連接，就可在上位機軟件中獨立控制系統中的每臺電源，每個通道可完全獨立操作。IT-M3300最多可達16*16通道，1個37U機柜內就可配置64通道，透過并聯功能可支持多種不同功率的待物測試，不但用戶的使用更為彈性，設備的使用率也大幅提高。

電池模擬充電機充電原理中，充電機連接電池后先監測電池電壓，如果電池連接可靠正確，充電機才進入充電狀態。IT-M3300 系列的Battery Sim 模式可以讓用戶設值模擬電池電壓，并具有微弱的輸出能力，能夠輸出一個小電流，用來仿真電池狀態。滿足充電機的工作需求，適用于充電機放電功能的測試。

多種操作模式

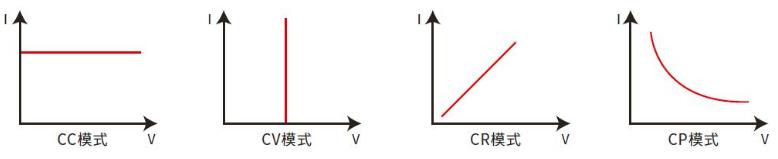

IT-M3300具備CC/CV/CP/CR 4種基礎操作模式。

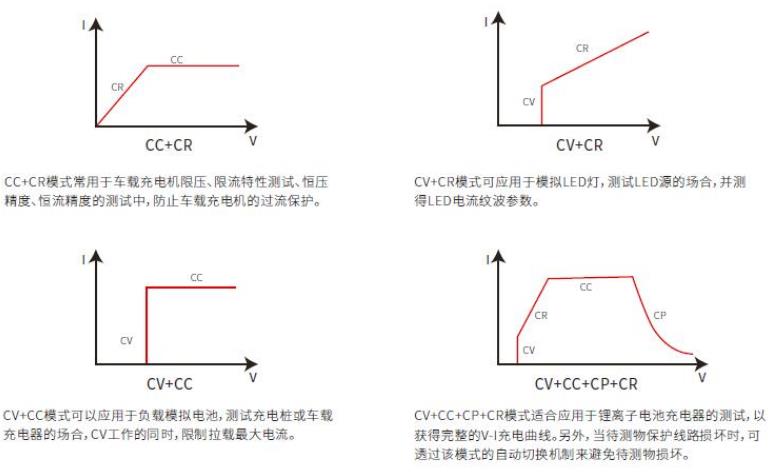

IT-M3300還具備CC+CR、CV+CR、CV+CC和CC+CV+CP+CR等4種復合式操作模式，可適應于多種場合的測試需求。

電池放電測試功能IT-M3300具有電池放電功能，可使用恒流模式對電池進行放電測試。可自行設置電池三種測試關斷條件：關斷電壓、關斷容量和放電時間。當三者中任意一種條件滿足時，即會自動中斷測試。測試過程中可觀測電池的電壓、放電時間和已放電容量。

產品特點

? U的Mini體積，高功率密度；

高效的能量回饋；

電池放電測試功能；

電池模擬功能；

8種操作模式：CC/CV/CP/CR/CV+CC/CC+CR/CV+CR/CC+CV+CP+CR；

多通道獨立控制，實現同步或比例跟蹤功能；

單一控制，并聯運行可達16臺；

高速測量，即接16臺單機還能保證10次/ S的更新速率；

可設置電流上升下降時間；

多種保護功能：過流/欠流/過壓/過熱/過功率/欠壓保護、電網故障保護和故障存儲、斷電保護功能、Sense感測異常保護功能；

標配溫度量測功能，可測量待測物溫度，并執行過溫度保護功能；

電網狀態自動檢測，實現可靠并網功能；

預充電功能，防止直流加載電流過沖；

通過選配件實現防反接保護功能；

五種選配卡，提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模擬量和IO等多種控制方式。

產品應用
