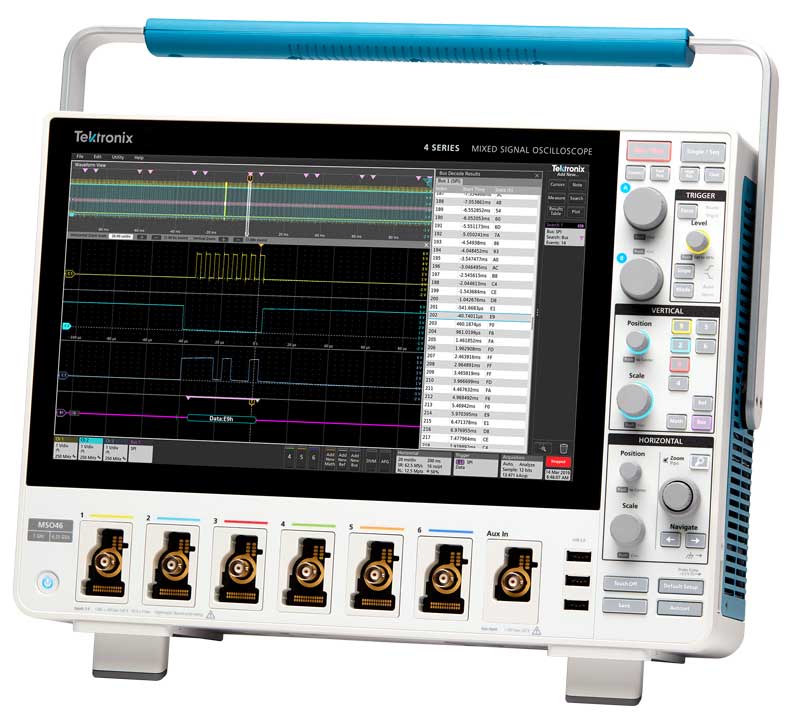

全新4 系列混合信號示波器擁有同類產品中超大的顯示和更高的可用通道數，讓您在有限的空間獲得前所未有的洞察力。全新體驗，符合工程師潛意識觸摸操作的界面設計。<span font-size:16px;background-color:#ffffff;"="" style="color: rgb(27, 41, 53);">4系列MSO采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，以及同類產品中超大的顯示和超高分辨率的顯示，打造了示波器全新的操作體驗。

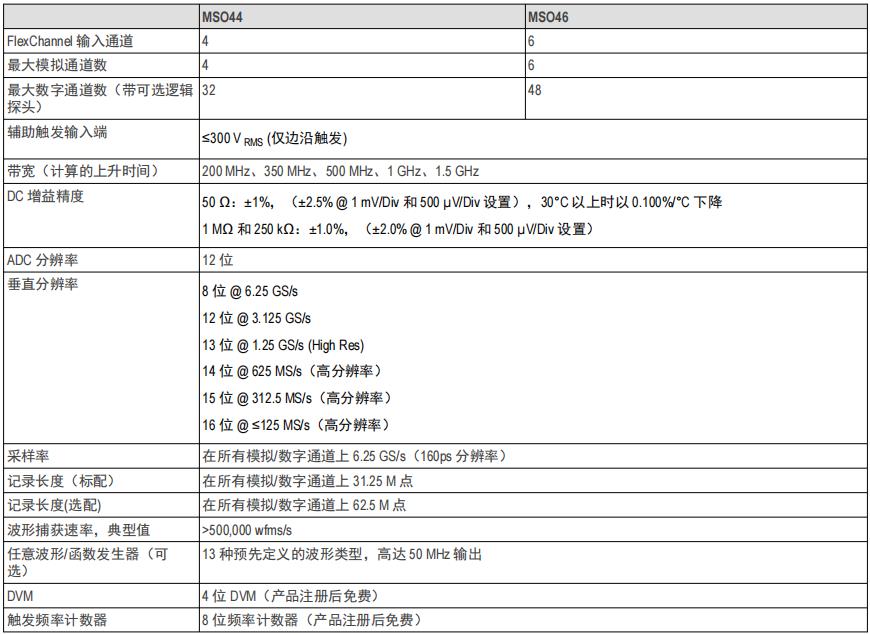

MSO4系列示波器選型參數表
功能特色
業界領先的垂直分辨率

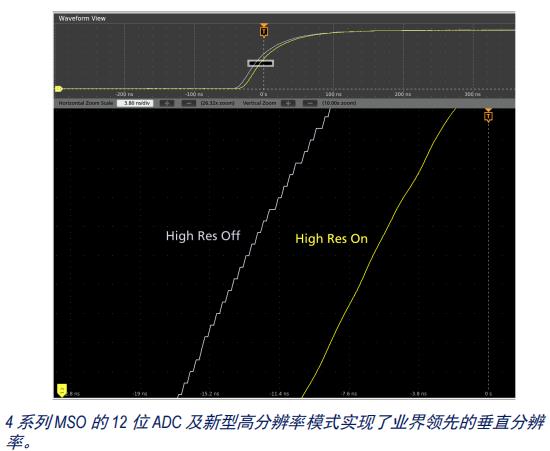

4 系列 MSO 提供了杰出的性能，可以捕獲關注的信號，同時在您需要捕獲高幅度信號，而又要查看更小的信號細節時，最大限度地降低了有害噪聲的影響。4 系列 MSO 的核心是12 位模數轉換器 (ADC)，其提供的垂直分辨率是傳統 8 位，ADC 的 16 倍。全新高分辨率模式根據選擇的采樣率來應用基于硬件的獨特有限脈沖響應 (FIR) 濾波器。FIR 濾波器為該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 中的噪聲。High Res 模式一直提供最低 12 位的垂直分辨率，一直擴展到 ≤125 MS/s 采樣率下的16 位垂直分辨率。噪聲更低的新型前端放大器進一步改善了 4 系列 MSO 解析精細信號細節的能力。
數字熒光技術及 FastAcq? 高速波形捕獲

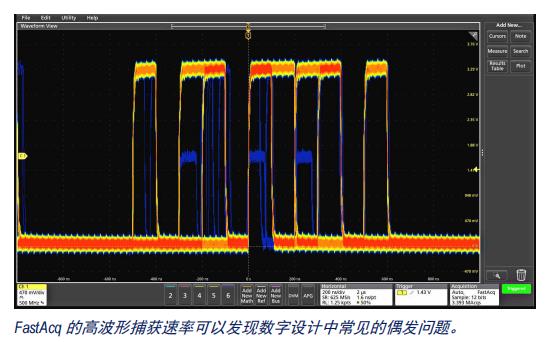

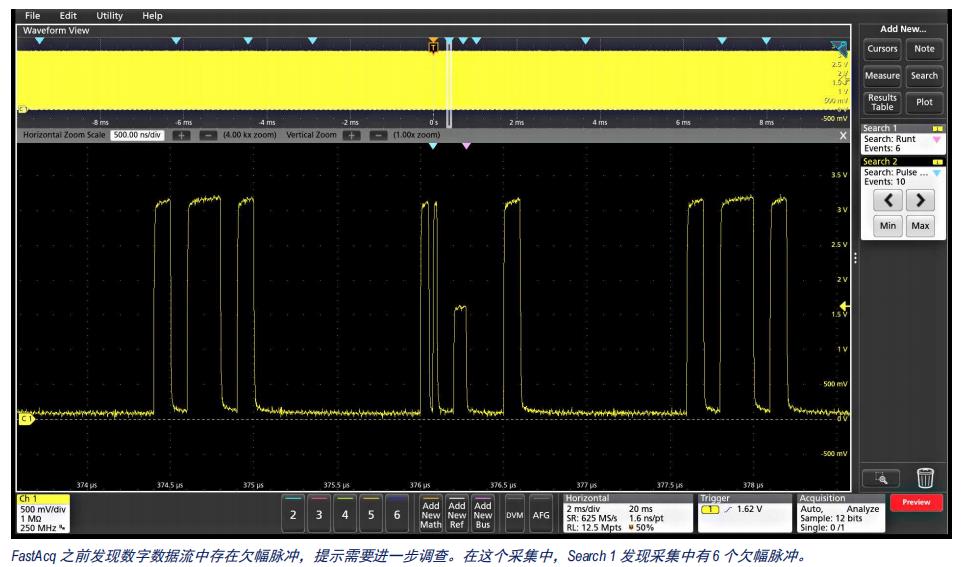

如果想調試設計問題，首先必須知道存在問題。數字熒光技術及 FastAcq 讓您更深入地了解器件的實際運行狀況。其快速波形捕獲速率（>500,000 個波形/秒）提高了查看數字系統中常見偶發問題的概率，如欠幅脈沖、毛刺、定時問題等。為進一步增強查看偶發事件的能力，輝度等級指明了偶發瞬態信號相對于正常信號特點發生的頻次。
迅速找到關心的信號

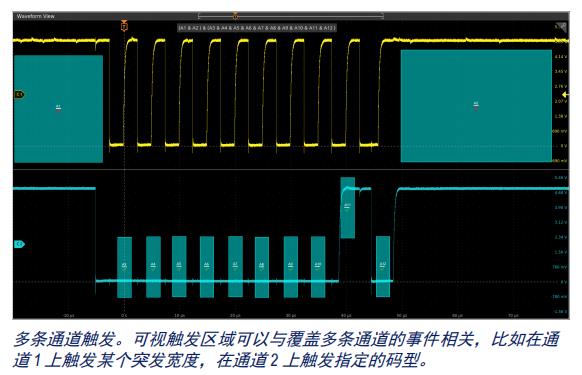

找到復雜總線的適當周期可能要用幾個小時的時間，來收集和分類數千次采集，找到關心的事件。通過定義觸發，隔離所需事件，可以加快調試和分析工作通過僅觸發最重要的信號事件，可視觸發能夠減少捕獲量以及手動搜索時的工作量，進而節約數小時時間。您可以在幾秒鐘或幾分鐘內，找到關鍵事件，完成調試和分析工作?？梢曈|發甚至可以用于多條通道，進一步用來調試和排除復雜的系統故障。
變量字體大小

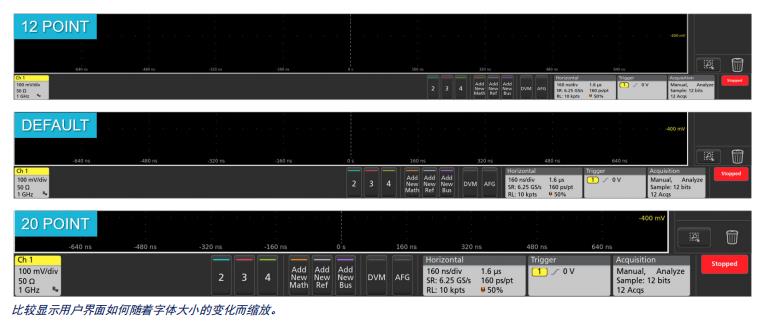

從歷史角度看，示波器用戶界面的設計采用固定的字體大小，以優化波形和讀數的顯示。如果所有用戶均具有相同的查看偏好，則可很好實現，但這不切實際。用戶耗費大量時間盯著屏幕，泰克意識到了這一點。 4 系列 MSO 為用戶提供可調字體大小的偏好設置；最小 12 號字，最大 20 號字。調整字體大小時，用戶界面動態縮放，因此您可以輕松地選擇適用于您的應用的最佳大小。
前所未有的信號查看功能

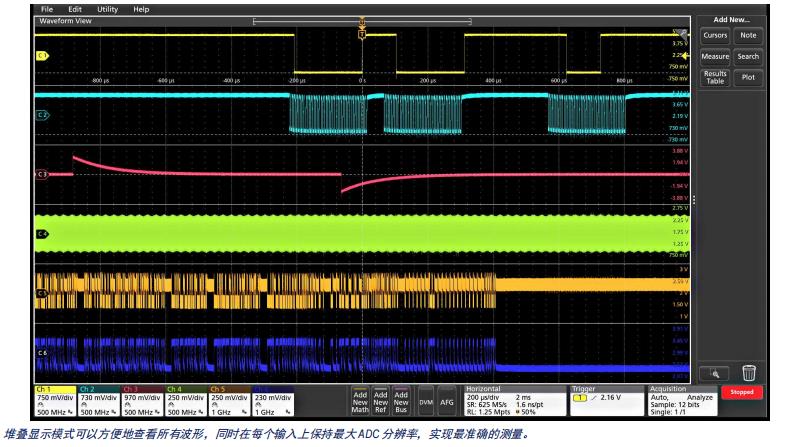

4 系列 MSO 提供超大 13.3 英寸 (338 mm)顯示器，領先同類產品。這些顯示器還具有極高的分辨率，支持全高清分辨率(1920 x 1080)，可以一次查看多個信號，為關鍵讀數和分析提供充足的空間。4 系列 MSO 提供了顛覆式的全新堆疊顯示模式。以往，示波器會把所有波形重疊在相同的刻度內。
導航和搜索
如果沒有適當?shù)乃阉鞴ぞ?，在長波形記錄中找到對應的事件可能會耗費大量的時間。當今記錄長度內含幾百萬數據點，定位事件可能要滾動幾千屏的信號活動。4 系列 MSO 通過新型 Wave Inspector? 控制功能，提供了業界內更完善的搜索和波形導航功能。這些控制功能加快了記錄平移和放大速度。由于獨特的應力感應系統，您可以在幾秒鐘內，從記錄一端移到另一端。您也可以在顯示屏上使用直觀的拖放和縮放手勢，調查長記錄中關心的區域。
行業應用
